开槽式压力人孔YAH
开槽式压力人孔YAH
一、概述
2015年温州铂宇金属制品有限公司在客户需求技术沟通下，在压力人孔YAA和化工标准HG/T21527回转拱盖快开人孔各自性能价格优势对比下，对YAA人孔压力耐压升级，又兼顾HG/T21527回转拱盖快开人孔进行轻量化减重，兼顾二种人孔优点进行了重新设计特殊人孔：开槽式压力人孔YAH。
二、结构和特点
- 开槽式压力人孔YAH材质采用304不锈钢，不锈钢材质优秀机械韧性以满足耐压强度和耐腐蚀性，和性价比要求。
- 形状采用内圆形外法兰圆形设计，法兰外径部位进行往内凹开槽，兼顾耐高压防脱落，外观更美观性，取消HG/T21527回转拱盖快开人孔螺栓锁扣凸出部位，这样操作过程中防范了容易磕碰，提高工人安全性。
- 密封结构采用YAA人孔下沉式开槽，法兰平面开8mm宽，4.5mm深密封槽，密封圈采用8×8市场上常规尺寸密封垫，材质有硅橡胶等多种材质可选方便后期保养更换。
- 锁紧锁扣采用M16吊环螺母，相比较YAA压力人孔M12螺栓锁紧更好，频繁开启螺纹也更耐用，相比较HG/T21527回转拱盖快开人孔使用M27螺栓配六角螺母，铂宇金属制品进行加数量来平衡锁紧力，采用吊环吊母方便操作人员更方便开启和关闭。
- 开槽式压力人孔YAH设计压力0.6Mpa，试压压力0.8Mpa，长期工作压力建议在0.6Mpa以下使用。
- YAH人孔相对于YAA人孔应用于各种需要高密封性能和安全要求更高的场合、如化工园区、大型储罐，高水位液体塔罐等设备的检修和维护中。
三、尺寸和安装
采用卫生级YAA人孔尺寸，型号即内径，举列：DN350YAH人孔，Dw×S=362×6=外径362mm，内径350mm，圈厚度6mm；盖子厚度6mm，吊环吊母锁紧扣M16×80=8组。安装：人孔下口对接目标设备氩弧焊焊接安装，开内口350mm放上口焊接，或开口363mm进口下插焊接安装。
开槽式压力人孔YAH人孔规格参数表：
| 规格型号 | 接管尺寸dw×S | 锁扣数量 | 法兰尺寸(mm) | 上盖封头厚度T | 压力（Mpa） | 高度H | 密封垫规格 | 参考重量（kg） |
| DN350 | 362×6 | M16×8 | 20×40 | 6 | 0.6 | 100 | 360×8×8 | 27 |
| DN400 | 412×6 | M16×8 | 20×40 | 6 | 0.6 | 100 | 410×8×8 | 31 |
| DN450 | 462×6 | M16×10 | 20×40 | 6 | 0.6 | 100 | 460×8×8 | 34 |
| DN500 | 512×6 | M16×12 | 20×40 | 6 | 0.6 | 100 | 510×8×8 | 40 |
| DN550 | 562×6 | M16×12 | 22×45 | 6 | 0.6 | 105 | 560×8×8 | 50 |
| DN600 | 612×6 | M16×14 | 22×45 | 6 | 0.6 | 105 | 610×8×8 | 57 |
注：人孔下圈高度可以根据需求定制高度，材质可以根据需要定做316L，2205，Q235等材质。密封垫可以按使用工作介质配硅胶VMQ（食品级），三元乙丙EPDM（轻腐蚀），丁腈NBR（耐油），氟橡胶FKM（耐腐蚀，耐酸碱），聚四氟乙烯PTFE（耐酸碱）。

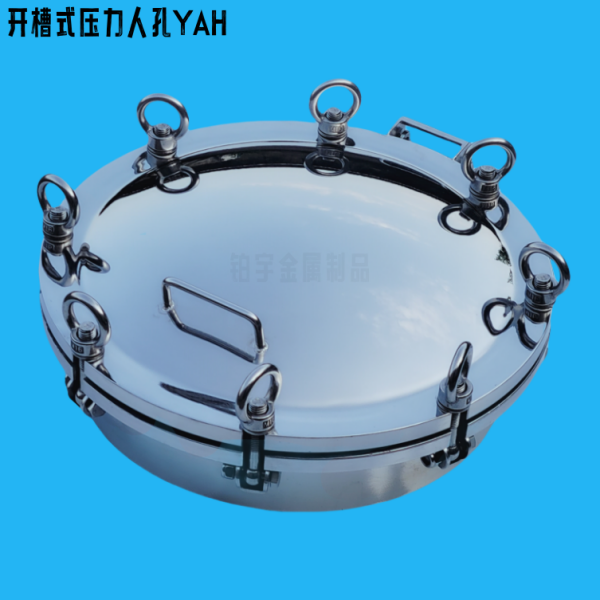

开槽式压力人孔YAH参考图片：
