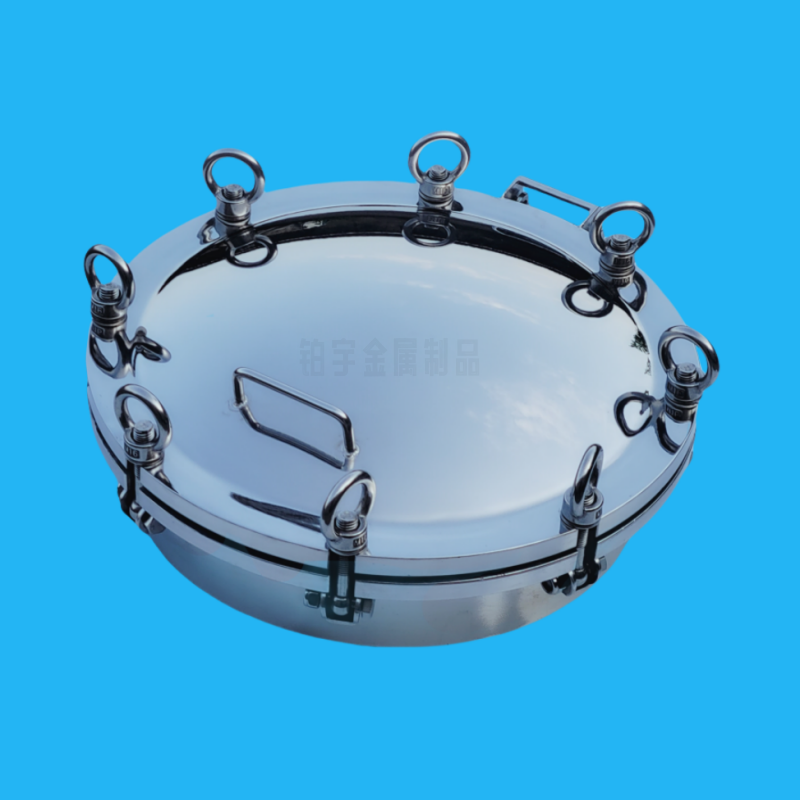

产品名称：开槽式压力人孔-YAH
钢制材质：304不锈钢，316L，双相钢2205。
表面处理：镜面抛光；可做亚光拉丝，喷砂，不锈钢原色。
尺寸参数：型号200-300人孔圈厚T=5mm，人孔盖厚度T=5mm；型号350-600人孔圈厚T=6mm，人孔盖厚度T=6mm；下圈下端节总高H=100mm；型号200-500法兰20厚×40宽，550-600型号法兰厚22mm×宽45mm。5公斤压力人孔厚度等数据请参考底部开槽人孔参数表。
承受压力：正压0.6Mpa，可负压抽真空，负0.1Mpa-正压0.6Mpa(1-6bar)。
密封件材质：常规配食品级硅胶VMQ，其他材质有三元乙丙EPDM（轻腐蚀），丁腈NBR（耐油），氟橡胶FKM（耐腐蚀，耐酸碱），聚四氟乙烯PTFE（耐酸碱）。
规格型号：200，250，300，350，400，450，500，550， 600，可定制非标尺寸
开槽人孔压力厚度参数表：
型号 200 219 250 300 350 400 450 500 550 600 0.6Mpa锁扣 M14×6 M14×6 M14×6 M16×6 M16×8 M16×8 M16×10 M16×12 M16×12 M16×14 法兰尺寸mm 20×40 20×40 20×40 20×40 20×40 20×40 20×40 20×40 22×45 22×45 法兰外径mm 280 290 330 380 430 480 530 580 640 690 厚度T 5mm 5mm 5mm 5mm 6mm 6mm 6mm 6mm 6mm 6mm 筒圈外径 210 219 260 310 362 412 462 512 562 612 0.5Mpa锁扣 M14×4 M14×4 M14×4 M14×4 M14×6 M14×6 M14×6 M14×8 M14×8 M14×10 法兰尺寸 20×35 20×35 20×35 20×35 20×35 20×35 20×35 20×35 20×40 20×40 法兰外径 270 280 320 370 420 470 520 570 630 680 0.5Mpa厚度T 5mm 5mm 5mm 5mm 5mm 5mm 5mm 5mm 5mm 5mm 开槽人孔结构示意图：
注：厚度T，高度H，及锁扣大小数量铂宇金属制品可以根据客户需求定制
-
