QBJ-B01.01~01.07-2013卫生型快开人孔法兰尺寸

本法兰尺寸参考标准为温州市工业设计院，2013年12月30日发布，2014年1月30日实施的QBJ-B01.01~01.07-2013卫生型拱盖快开人孔及手孔标准上使用的法兰尺寸参数。

卫生型人孔及手孔技术条件：

1. 适用于医药制械，食品饮料机械，工业容器，上作为出、入口等用途的全部以奥氏体不锈钢为材质的人孔和手其公称压力0.25~0.6MPa;工作温度为>-20~160℃;使用介质为无毒，非易燃易孔，爆，对材质不造成腐蚀性。
2. 与医药工业相类似的有卫生要求的容器(食品工业、酿造工业、化工工业等)亦可参照使用。
3. 不锈钢人孔，手孔压力：0.25Mpa，0.4Mpa，0.6Mpa。

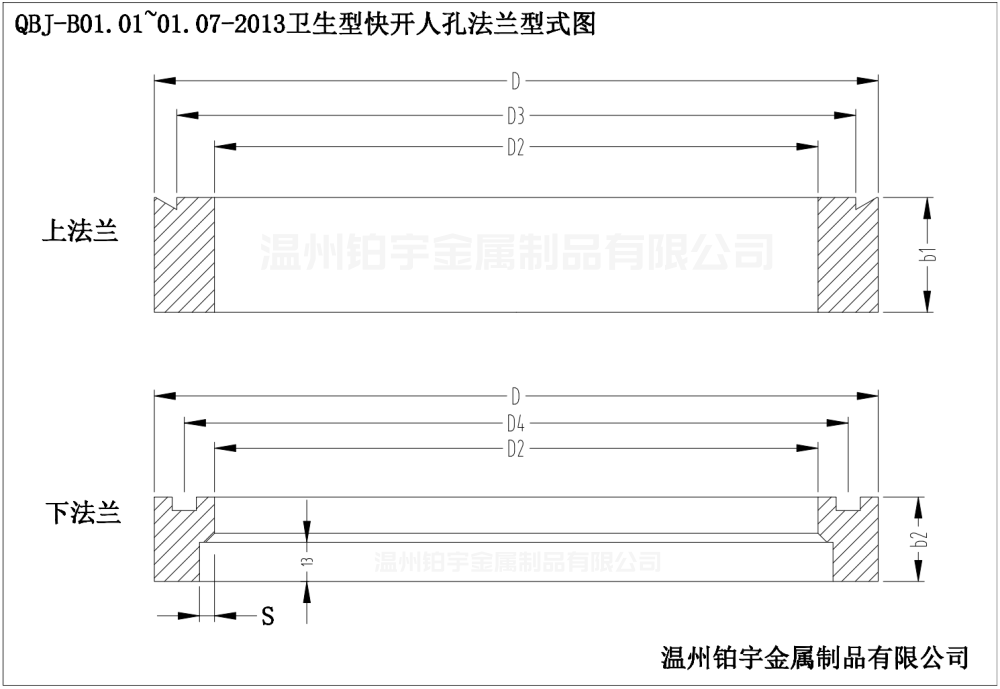

人孔法兰型式图：

表1：

注：表1中“dw”为对应人孔筒节外径尺寸。

表2：

注：表1中“dw”为对应手孔孔筒节外径尺寸。

卫生型拱盖快开人孔手孔压力等级：

1. OBJ-B01.01~01.07-2013人孔手孔的压力等级为：PN0.25MPa、PNO.4MPa、PN0.6MPa，人孔法兰对应表格中相同压力等级参数。
2. OBJ-B01.01~01.07-2013“卫生型快开人孔，手孔”标准为QBJ-B01.01~01.06-2004《卫生型 快开人、手孔》。标准的更新，修订版。
