回转拱盖快开人孔HG/T21527图纸及参数

人孔名称：回转拱盖快开人孔

标准代号：HG/T21527-2014

公称压力：PN6

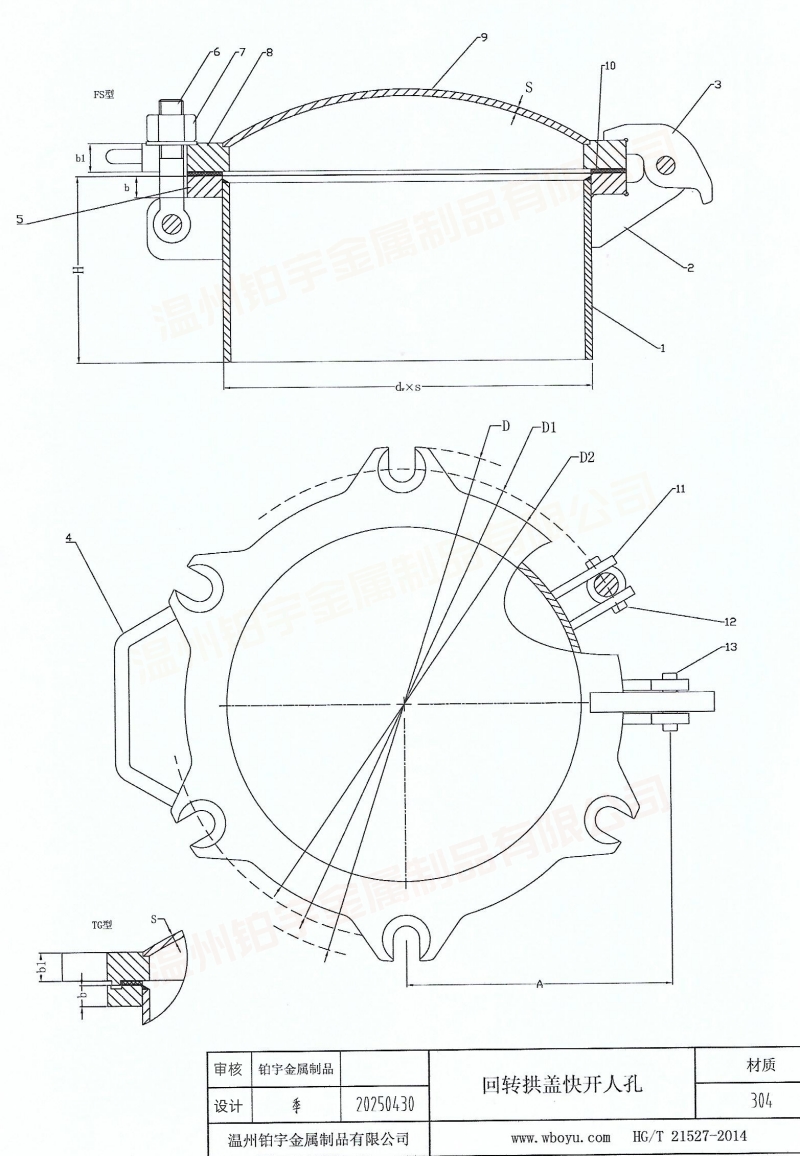

1.人孔结构型式和尺寸图：

人孔部件名称：1-筒节；2-合页下耳板；3-合页上耳板；4-把手；5-下法兰；6-活接螺栓；7-六角螺纹；8-上法兰；9-无直边球形封头；10-密封垫圈；11-螺栓座；12-销；13-合页销

2.回转拱盖快开人孔尺寸表：

注：H高度可根据容器需要调整高度，标准型号400，450，500，其他直径可根据需求参考标准厚度做相应调整;

类似人孔可参考“回转拱盖快开人孔结构图纸”“开槽式压力人孔YAH”等人孔轻量化成本价格便宜些。

3.回转拱盖快开人孔在工作温度下最高允许工作压力参考表：

4.回转拱盖快开人孔HG/T21527生产半成品实物图：

注：人孔材质可按需求定做：304不锈钢，316不锈钢等材质。
