不锈钢星形把手和JB/T7274.4-2014星形把手参数区别
星形把手
- 不锈钢星形把手，工艺：激光焊接镜面抛光，不锈钢星形把手有柱形螺母，连接片，把手盖，组装激光焊接而成；手柄部分空心，螺纹部分焊接到中间连接片上，再盖上盖子焊接连接片，焊接完成后进行抛光。整体304不锈钢材质。
- JB/T 7274.4-2014星形把手，中华人民共和国机械行业标准JB/T 7274.4-2014第4部分星形把手，本部分按照GB/T 1.1-2009给出的规则起草。
本部分代替JB/T7274.4-1994《星形把手》，与JB/T 7274.4-1994相比主要技术变化如下:
--增加了标准的英文名称;
--修改了材料的要求;
-取消了重量。
本部分由中国机械工业联合会提出。
本部分由机械工业工艺工装标准化技术委员会(CMF/TC13)归口。
本部分起草单位:中机生产力促进中心。
本部分所代替标准的历次版本发布情况为:--JB/T 7274.4-1994。 - 标记
3.1 标记方法
标记方法按 JB/T 7276 的规定。
3.2 标记示例
A型，d-10mm，D=40mm的星形把手的标记为:
把手 10x40 JB/T7274.4
B型，d1=M10，D-40mm的星形把手的标记为:
把手BM10X40JB/T7274.4 - 标准星形把手形式与尺寸图：
注：JB/T 7274.4-2014第4部分星形把手手柄材质推荐为塑料材质，或胶木材质。
5.不锈钢手轮星形把手参数表：
| 型号 | 星形形式 | d1 | D1 | d2 | h | H | D |
| 42M6 | 五星形 | M6 | 17.8 | 17.5 | 37 | 43 | |
| 42M8 | 五星形 | M8 | 17.8 | M5 | 17.5 | 37 | 43 |
| 42M10 | 五星形 | M10 | 17.8 | M5 | 17.5 | 37 | 43 |
| 42M12 | 五星形 | M12 | 17.8 | M5 | 17.5 | 37 | 43 |
| 48M8 | 五星形 | M8 | 17.8 | M5 | 17.5 | 37 | 50 |
| 48M10 | 五星形 | M10 | 17.8 | M5 | 17.5 | 37 | 50 |
| 48M12 | 五星形 | M12 | 17.8 | M5 | 17.5 | 37 | 50 |
| 70M8 | 六星形 | M8 | 17.8 | M5 | 17.5 | 45 | 70 |
| 70M10 | 六星形 | M10 | 17.8 | M5 | 17.5 | 45 | 70 |
| 70M12 | 六星形 | M12 | 17.8 | M5 | 17.5 | 45 | 70 |
| 70M14 | 六星形 | M14 | 22 | M6 | 20.6 | 49 | 70 |
| 70M16 | 六星形 | M16 | 24 | M6 | 22.5 | 51 | 70 |
| 80M12 | 七星形 | M12 | 20 | M5 | 20 | 49 | 80 |
| 80M14 | 七星形 | M14 | 22 | M6 | 20.6 | 50 | 80 |
| 80M16 | 七星形 | M16 | 24 | M6 | 22.5 | 51 | 80 |
| 80M18 | 七星形 | M18 | 30 | M6 | 25 | 55 | 80 |
| 80M20 | 七星形 | M20 | 30 | M6 | 25 | 55 | 80 |

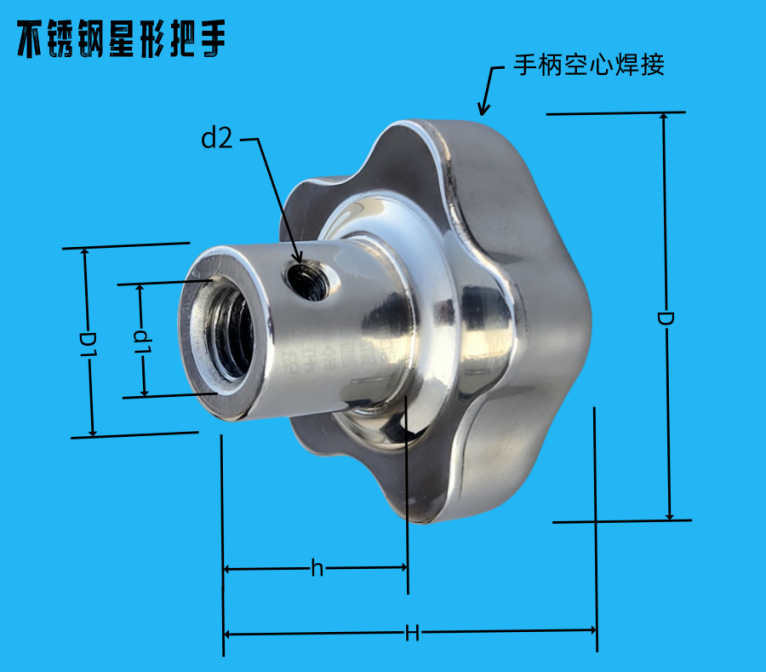

6.不锈钢星形手柄形式尺寸示意图：
注：不锈钢星形把手整体材质为304不锈钢
