化工标准回转拱盖快开人孔参数
回转拱盖快开人孔
HG/T21527-2014
本标准自实施之日起代替《回转拱盖快开人孔》HG/T21527-2005。
本标准在修订过程中,标准编制组经广泛的调查研究,认真总结实践经验,结合相关标准的变化,并在广泛征求意见的基础上,修订本标准,最后经审查定稿。
本标准与HG/T21527-2005相比,主要变化如下:
1.将所有被引用的过时标准全部更新为最新版本。
2.将公称压力PN的表达形式进行调整，与《钢制管法兰、垫片、紧固件》HG/T20592~20635-2009保持一致。
本标准由中国石油和化学工业联合会提出并归口。
本标准的技术内容由中国天辰工程有限公司负责解释。本标准在执行过程中如有意见和建议，请与中国石油和化工勘察设计协会设备设计专业委员会联系。
1 总则
1.0.1 为了规范回转拱盖快开人孔的设计,减少重复设计工作,保证产品质量,提高综合效益,制定本标准。
1.0.2本标准适用于化工、石油化工装置以及其他类似装置中公称压力为PN6的钢制椭圆形回转拱盖快开人孔设计。
1.0.3 回转拱盖快开人孔的设计除应符合本标准外,尚应符合国家现行有关标准的规定。
2 结构型式和尺寸

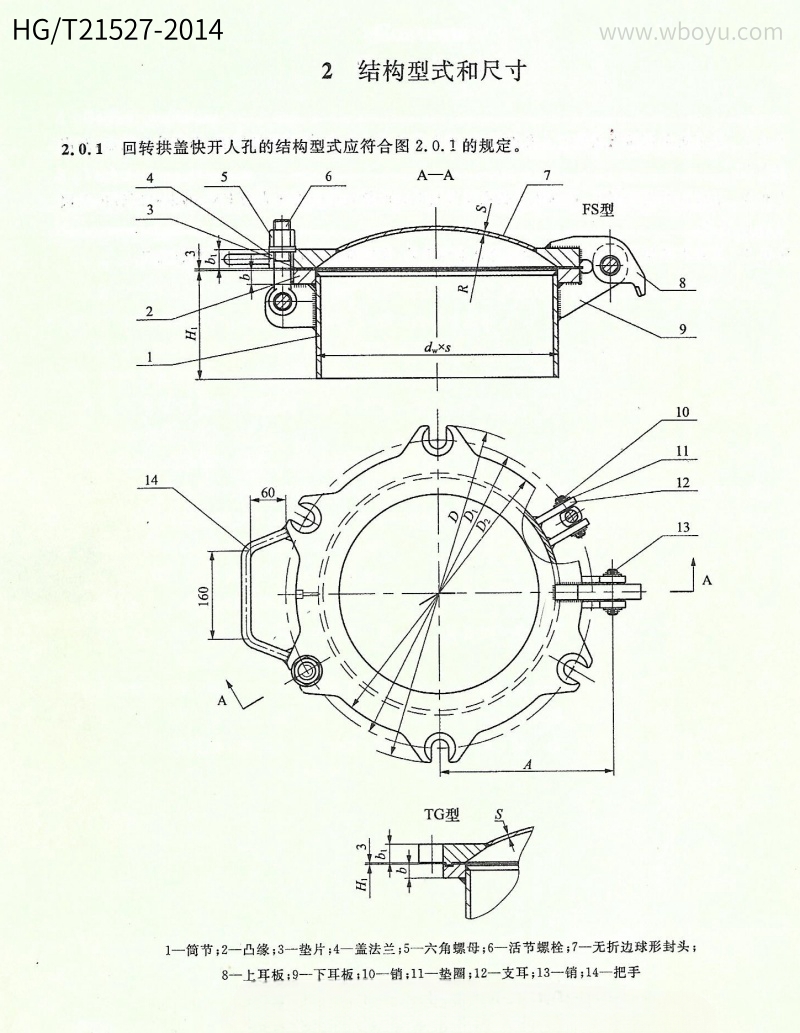

2.0.1回转拱盖快开人孔的结构型式应符合图2.0.1的规定。
回转拱盖快开人孔结构型图：
1-简节;2-凸缘;3-垫片;4-盖法兰;5-六角螺母;6-活节螺栓;7-无折边球形封头;8-上耳板;9--下耳板;10一销;11-垫圈圈;12-支耳;13一销;14-把手
密封面分FS型和TG型
回转拱盖快开人孔的型式尺寸表：
| 密封面形式 | 压力PN | 直径DN | 外径mm | S(mm) | D | D1 | D2 | R | A | b | b1 | H1 | 螺栓螺母数量 | 螺栓规格 | 重量（kg） |
| 平面FS | 6 | 400 | 416 | 8 | 580 | 530 | 495 | 400 | 300 | 24 | 32 | 210 | 6 | M27×140 | 79 |
| 450 | 466 | 8 | 630 | 580 | 545 | 450 | 325 | 26 | 34 | 220 | 8 | M27×145 | 98 | ||
| 500 | 516 | 8 | 680 | 630 | 595 | 500 | 350 | 28 | 36 | 230 | 10 | M27×150 | 117 | ||
| 榫槽面TG | 6 | 400 | 416 | 8 | 580 | 530 | 495 | 400 | 30 | 24 | 32 | 210 | 6 | M27×140 | 79 |
| 450 | 466 | 8 | 630 | 580 | 545 | 450 | 325 | 26 | 34 | 220 | 8 | M27×145 | 98 | ||
| 500 | 516 | 8 | 680 | 630 | 595 | 500 | 350 | 28 | 36 | 230 | 10 | M27×150 | 117 |
注:人孔高度H系根据容器的直径不小于人孔公称直径的两倍而定;如有特殊要求,允许改变,但需注明改变后的H尺寸,并修正人孔总质量。
3 技术要求
3.0.1 回转拱盖快开人孔的材料、制造、检验和验收及选用应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T21514的规定。
3.0.2回转拱盖快开人孔在工作温度下的最高允许工作压力应符合表3.0.2的规定。
回转拱盖快开人孔在工作温度下的最高允许工作压力参数表：
| 公称压力PN | 20° | 50° | 100° | 150° | 200° | 250° | 300° |
| 6 | 5.5 | 5.4 | 5.0 | 4.8 | 4.7 | 4.5 | 4.0 |
上表格单位：工作温度为（°C）,最高允许工作压力为（bar）。
往:中间温度的最高允许工作压力,可按本表的压力值用内插法确定。
4 标记及标记示例
4.0.1 回转拱盖快开人孔的标记应符合现行行业标准《钢制人孔和手孔的类型与技术条件》HG/T21514中第 4.0.1条的规定。
4.0.2 回转拱盖快开人孔的标记符号应符合下列要求:
1 示例1:
公称压力 PN6、公称尺寸DN400、H1=210、FS型密封面,采用石棉橡胶板垫片的回转拱盖快开人孔标记符号应为:
人孔FS(A-XB350) 400-6 HG/T21527
2 示例2:
当H1=240(非标准尺寸)时,示例1的人孔标记符号应为:人孔FS(A-XB350) 400-6 H1=240 HGT21527
