卫生级0.3Mpa压力人孔封头厚度计算书

    压力人孔主体设计压力：0.3Mpa，设计温度（°C）100°；厚度计算以内径400mm；实验压力（Mpa)：0.5Mpa；压力试验类型：气压试验。

计算条件:
    凹面受压:  0.30   凸面受压:  0.00   设计温度: 100.00  筒体内径: 400.00
    腐蚀裕量:  0.50   负 偏 差:  0.28   焊接接头系数:  1.00
    人孔封头球面半径: 400.00   封头材料: S30408
    压力人孔筒体材料: S30408     筒体腐蚀裕量:  0.50   焊接接头系数:  1.00
    输入厚度:  3.00
   计算结果:
    [封头校核]
     计算厚度:   0.88    有效厚度:   2.22    名义厚度:   3.00
   封头内压校核合格
   提示:
    压力人孔封头参考厚度:  3.00
    [封头加强段设计]
     计算厚度:   2.83    有效厚度:   3.22    名义厚度:   4.00    系数Q:   3.22
    筒体加强段长度:  47.57    封头加强段长度:  47.57
    压力人孔用球冠封头气压试验值:   0.5000   球冠封头应力: 22.65   0.8*ReL: 164.00   压力试验合格

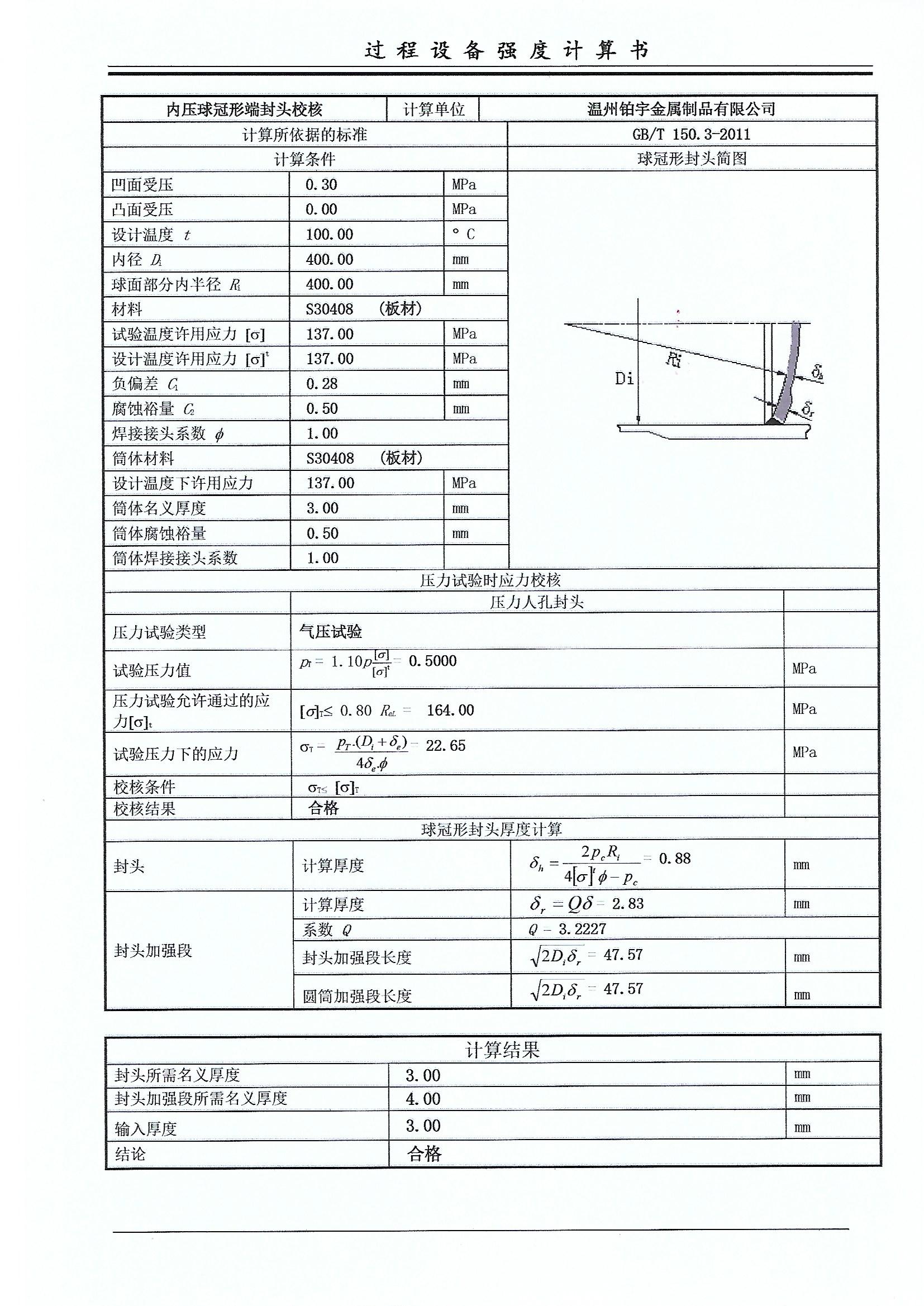

下图为压力人孔球冠形封头过程设备强度计算书参考：
